Как подобрать траншейную крепь для глубины до 3 метров
Крепь для траншеи глубиной до 3 метров нельзя подобрать по одной глубине. Сначала нужно исключить решения, которые не подходят по состоянию грунта, наличию воды, рабочему пространству, массе оборудования или способу установки. Только после этого можно сравнивать конкретные серии по паспорту и руководству по эксплуатации.
Две траншеи одинаковой глубины могут потребовать разных конструкций. На одном объекте ограничением станет водонасыщенный грунт, на другом — диаметр трубы, длина секции, близкая дорога или недостаточная грузоподъемность экскаватора.
Правила охраны труда требуют определять тип и конструкцию крепления, место и технологию его установки, применяемые машины и их размещение в организационно-технологической документации. До начала земляных работ также должен быть обеспечен отвод поверхностных и подземных вод.
Важно: статья помогает провести предварительный отбор и подготовить исходные данные. Окончательное решение должно подтверждаться проектом производства работ, документацией на оборудование и проверкой инженера.
Можно ли уже переходить к выбору крепи
Сравнивать конкретные модели рано, если неизвестен хотя бы один из следующих параметров:
- Тип, состояние и водонасыщенность грунта.
- Необходимая рабочая ширина.
- Наружный диаметр и длина секции трубы.
- Наличие дороги, здания, отвала грунта или тяжелой техники рядом.
- Модель экскаватора и рабочий радиус при монтаже.
Если этих данных нет, принадлежность оборудования к категории «до 3 метров» еще не подтверждает его применимость.
Например, в разделе производителя до 3 метров одновременно представлены облегченные, стальные и другие системы. При этом для облегченной модели на отдельной странице указано максимальное заглубление 2 метра. Это показывает, почему фильтр каталога нельзя использовать как готовый инженерный подбор.
Траншейная крепь Сириус Н2 2400х4000 мм
Алгоритм предварительного подбора
Шаг 1. Зафиксировать геометрию траншеи
Для начала необходимо определить:
- максимальную рабочую глубину;
- длину проходки;
- проектную ширину;
- перепады глубины;
- наличие камер, колодцев и расширений;
- ограничения на строительной площадке.
Результат шага: определен начальный диапазон высоты и длины щитов, но конкретная крепь еще не выбрана.
Шаг 2. Проверить грунт, воду и внешние нагрузки
Необходимо уточнить:
- вид и фактическое состояние грунта;
- наличие насыпных или ранее разработанных участков;
- водонасыщенность;
- уровень и возможный приток грунтовых вод;
- наличие неоднородных или слабых прослоек;
- расстояние до дороги и зданий;
- положение отвала вынутого грунта;
- размещение экскаватора, автокрана и складированных труб.
Результат шага: выявлены условия, при которых типовая установка траншейного бокса может оказаться неприменимой или потребует отдельной расчетной схемы.
Шаг 3. Рассчитать рабочее пространство
Нужно определить не только ширину траншеи, но и пространство:
- для опускания трубы;
- соединения секций;
- размещения инструмента;
- устройства основания;
- обратной засыпки;
- уплотнения грунта;
- предусмотренных проектом проходов и рабочих зон.
Результат шага: рассчитано минимально необходимое расстояние между внутренними поверхностями щитов.
Шаг 4. Проверить трубу и распорки
Между собой необходимо сопоставить:
- наружный диаметр трубы;
- толщину основания;
- высоту нижней распорки;
- вертикальный просвет;
- длину секции трубы;
- расстояние между распорными узлами;
- способ строповки и опускания трубы.
Результат шага: подтверждено, что трубу можно завести, опустить на проектную отметку и соединить внутри крепи.
Шаг 5. Отобрать конструкцию по условиям монтажа
Следует определить, как система должна устанавливаться:
- в предварительно разработанную траншею;
- с постепенным погружением по мере разработки грунта;
- отдельными элементами;
- в собранном виде;
- с последовательной перестановкой по проходке.
Результат шага: исключены системы, технология которых не соответствует состоянию грунта или возможностям площадки.
Шаг 6. Проверить технику
Массу элементов крепи необходимо сопоставить с возможностями конкретной машины при выполнении всех операций:
- разгрузке;
- сборке;
- установке;
- перемещении;
- извлечении.
Результат шага: подтверждено, что экскаватор выполняет необходимые операции на фактическом вылете, а не только относится к рекомендованному массовому классу.
Шаг 7. Сверить выбранный вариант с документацией
Перед окончательным решением проверяются:
- паспорт конкретной серии;
- руководство по эксплуатации;
- комплектность;
- допустимая глубина;
- рабочая ширина;
- просвет под распоркой;
- масса элементов;
- ограничения по установке;
- требования к строительной технике.
Результат шага: сформирован комплект, который можно использовать при подготовке ППР и коммерческого расчета.

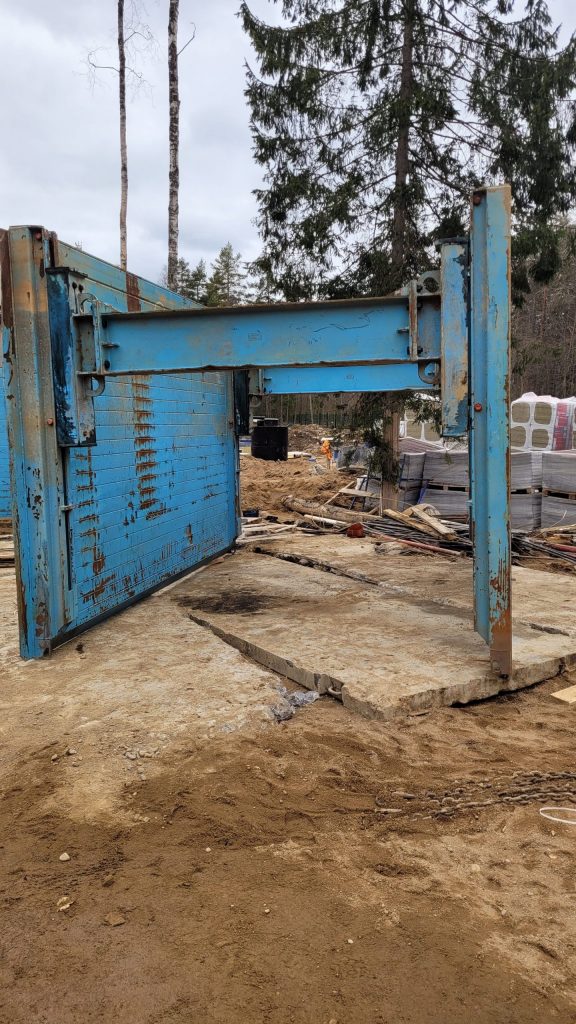

Траншейные крепи Сириус Н4
Подходят по параметрам
Исходные данные, которые меняют решение
| Параметр | На что влияет | Что произойдет, если его не учесть |
|---|---|---|
| Максимальная глубина | Высота ограждения | Выход за ограничения серии |
| Состояние грунта | Тип крепи и технология установки | Неприменимая схема монтажа |
| Грунтовые воды | Водоотвод и устойчивость грунта | Размыв или изменение условий работ |
| Рабочая ширина | Распорки и размеры бокса | Недостаток места для трубы и монтажа |
| Диаметр трубы | Ширина и просвет | Труба не проходит между элементами |
| Длина секции | Продольное рабочее пространство | Трубу невозможно завести или состыковать |
| Основание под трубой | Вертикальная отметка трубы | Недостаточный просвет под распоркой |
| Дорога или здание рядом | Внешняя нагрузка | Неверная расчетная ситуация |
| Отвал грунта | Нагрузка у бровки | Изменение устойчивости стенок |
| Модель экскаватора | Монтаж и извлечение крепи | Техника не выполняет операцию на рабочем вылете |
| Длина проходки | Количество комплектов | Простой бригады или недостаток боксов |
| Способ установки | Выбор конструкции | Оборудование невозможно применить по принятой технологии |
При подборе траншейной крепи специалисты «Сириуса» также учитывают глубину, рабочую ширину, длину проходки, диаметр и длину труб, грунт, а также наличие зданий и дорог рядом с траншеей.
Проверка грунта, воды и нагрузок у бровки
Одного названия грунта недостаточно. Формулировка «суглинок» не показывает, является ли грунт естественным, насыпным, нарушенным, сухим или водонасыщенным.
До выбора крепи желательно получить:
- инженерно-геологический разрез;
- описание слоев грунта;
- уровень грунтовых вод;
- сведения о возможном притоке воды;
- данные о ранее выполненных земляных работах;
- расположение существующих коммуникаций.
Особая проверка требуется при сыпучих, водонасыщенных, неоднородных и насыпных грунтах. Наличие воды должно рассматриваться отдельно от удержания стенок: крепь не заменяет систему водоотвода или водопонижения.
Условия меняются и при внешних нагрузках. Дорога, фундамент здания, экскаватор, автокран, склад труб или отвал грунта у бровки могут влиять на принятую расчетную ситуацию.
Когда выбор следует остановить
Не следует переходить к конкретной модели без индивидуальной проверки, если:
- геология отсутствует или не соответствует фактическому грунту;
- в траншею поступает вода;
- рядом находится действующая дорога;
- расстояние до здания ограничено;
- грунт ранее разрабатывался;
- отвал невозможно удалить от бровки;
- монтаж предполагается способом, не указанным в руководстве на крепь.
Расчет рабочего пространства для трубы
Рабочее пространство необходимо проверять в двух направлениях:
- поперек траншеи;
- вдоль траншеи.
Поперечная проверка
Необходимая рабочая ширина = наружный диаметр трубы + пространство слева + пространство справа.
Боковые рабочие зоны могут понадобиться для:
- соединения секций;
- сварки;
- размещения инструмента;
- контроля проектной отметки;
- обратной засыпки;
- уплотнения грунта.
Универсальный размер бокового зазора назначить нельзя. Он зависит от проекта, материала и типа соединения трубы, способа монтажа и применяемого оборудования.
Необходимо различать:
- проектную ширину траншеи;
- наружный габарит крепи;
- расстояние между щитами;
- диапазон регулировки распорок;
- полезную рабочую зону.
Вертикальная проверка
Труба может помещаться между щитами, но не проходить под нижней распоркой.
Для проверки необходимо сложить:
- высоту основания;
- наружный диаметр трубы;
- запас, необходимый для опускания;
- пространство, которое занимает строповка.
Полученный размер сопоставляют с фактическим просветом под распоркой конкретной модификации.
Продольная проверка
Длина секции трубы влияет на:
- расстояние между распорными узлами;
- возможность заведения трубы;
- угол опускания;
- место выполнения стыковки;
- последовательность перемещения боксов.
Крепь может подходить по глубине и ширине, но не обеспечивать монтаж длинной секции трубы.
Алюминиевые траншейные крепи
Выбор конструкции методом исключения
Не существует материала или типа крепи, который автоматически лучше во всех условиях. Варианты нужно сравнивать по ограничениям конкретного объекта.
| Условия объекта | Что можно предварительно рассматривать | Что обязательно проверить |
|---|---|---|
| Неглубокая локальная работа, ограниченная техника | Облегченные системы | Паспортную глубину, допустимую нагрузку и просвет |
| Ограничение по массе элементов | Алюминиевые системы | Допустимые грунтовые условия и способ установки |
| Требуется рабочая высота около 3 м | Стальные камерные боксы | Массу, ширину, просвет и способ извлечения |
| Сыпучий или водонасыщенный грунт | Конструкции с подтвержденной технологией погружения | Руководство по эксплуатации, геологию и расчетную схему |
| Большой диаметр или длинная секция трубы | Системы с подходящим расположением распорок | Поперечное и продольное рабочее пространство |
| Стесненная городская площадка | Конструкции, совместимые с доступной зоной сборки | Подъезд, рабочий радиус и последовательность монтажа |
Важно: таблица не назначает конкретную серию. Она показывает, какие варианты нужно проверять дальше и по какой причине.
Для перехода к оборудованию можно использовать следующие разделы:
- траншейные крепи для глубины до 3 метров;
- алюминиевые траншейные крепи;
- облегченные траншейные крепи;
- траншейные крепи серии «Сириус Н»;
- траншейные крепи серии «Сириус Н2»;
- траншейные крепи серии «Сириус Н4»;
- траншейные крепи «Сириус-Итон».
Проверка экскаватора и технологии монтажа
Фраза в карточке оборудования «необходим экскаватор 12–20 тонн» подходит только для начального отсева.
Проверяется не эксплуатационная масса машины сама по себе, а способность выполнить конкретную операцию:
- Поднять наиболее тяжелый элемент.
- Удерживать его на требуемом вылете.
- Опустить элемент на рабочую глубину.
- Контролировать его положение при монтаже.
- Переместить бокс по проходке.
- Извлечь крепь после укладки трубы.
Карточки разных серий показывают, насколько могут отличаться исходные требования. Однако указанные на сайте масса крепи и рекомендуемый класс экскаватора должны восприниматься как данные для предварительного сравнения. Окончательная проверка выполняется по паспортам крепи, экскаватора и его грузовой характеристике.
Для проверки необходимо запросить:
- массу наиболее тяжелого элемента;
- предполагаемое состояние крепи при перемещении — в сборе или поэлементно;
- требуемый рабочий радиус;
- последовательность установки;
- способ погружения;
- способ извлечения;
- требования к рабочей площадке.
Ошибки, которые можно обнаружить до заказа
| Ошибка | Как выявить заранее | Возможное последствие |
|---|---|---|
| Выбор только по глубине | Проверить остальные исходные данные | Выбрана неприменимая конструкция |
| Рабочая ширина принята равной диаметру трубы | Добавить зоны для монтажа и уплотнения | Нет места для соединения секций |
| Не проверен просвет | Подготовить вертикальную схему | Труба не проходит под распоркой |
| Не указана длина секции | Подготовить продольную схему | Трубу невозможно завести в рабочую зону |
| Экскаватор выбран только по тоннажу | Запросить грузовую характеристику | Недостаточная грузоподъемность на рабочем вылете |
| Не учтен приток воды | Сопоставить геологию и фактические условия | Необходимо менять технологию производства работ |
| Не показано место отвала грунта | Нанести отвал на план площадки | Не учтена нагрузка у бровки |
| Не проверен процесс извлечения | Описать полный рабочий цикл | Крепь нельзя демонтировать принятой техникой |
| Категория каталога принята за технический допуск | Проверить паспорт модификации | Выход за допустимую глубину или нагрузку |
Сценарий предварительного подбора
Примечание: приведенный ниже пример является условным и не описывает выполненный объект.
Исходные данные
- глубина — 2,7 м;
- длина проходки — 36 м;
- наружный диаметр трубы — 630 мм;
- длина секции — 6 м;
- грунт — влажный суглинок с песчаной прослойкой;
- рядом находится дорога;
- на площадке имеется экскаватор эксплуатационной массой 14 т.
Что можно установить сразу
- Облегченная модель с указанным производителем максимальным заглублением 2 м исключается по глубине.
- По диаметру трубы нельзя определить рабочую ширину без учета монтажных зон.
- Наличие дороги требует учитывать внешнюю нагрузку.
- Эксплуатационная масса экскаватора 14 т не подтверждает возможность выполнения монтажных операций.
- Песчаная прослойка и влажное состояние требуют проверки фактической геологии и технологии установки.
- Шестиметровая секция требует продольной схемы с расположением распорок.
Какой результат можно получить без расчета
На предварительном этапе можно определить только направление дальнейшего подбора:
- система должна иметь подтвержденную рабочую высоту;
- геометрия должна позволять монтаж трубы диаметром 630 мм;
- расположение распорок должно быть совместимо с шестиметровой секцией;
- способ установки должен соответствовать состоянию грунта;
- масса элементов должна соответствовать грузовой характеристике экскаватора;
- нагрузка от дороги должна учитываться в документации на производство работ.
Название конкретной серии на этом этапе не назначается.
Каких данных не хватает
- геологического разреза;
- уровня и притока грунтовых вод;
- расстояния до проезжей части;
- поперечного профиля траншеи;
- типа соединения трубы;
- толщины основания;
- грузовой характеристики экскаватора;
- паспортов рассматриваемых крепей;
- схемы установки и извлечения.
Что отправить инженеру для подбора
- Адрес или регион объекта.
- Назначение траншеи.
- Максимальную глубину.
- Длину проходки.
- Проектную ширину.
- Поперечный профиль.
- Данные о грунте.
- Уровень и предполагаемый приток воды.
- Диаметр трубы.
- Длину и массу секции.
- Тип соединения трубы.
- Толщину основания.
- Расстояние до дороги и зданий.
- Схему размещения отвала и техники.
- Марку и модель экскаватора.
- Предполагаемый рабочий радиус.
- Планируемый способ монтажа.
- Необходимое количество одновременно открытых рабочих участков.
Часто задаваемые вопросы
Что делать, если инженерно-геологических данных нет?
Не следует назначать конкретную систему по описанию грунта со слов. Необходимо зафиксировать отсутствие данных и определить вместе с проектировщиком или ответственным инженером, какие исследования и проверки нужны до начала работ.
Можно ли сразу увеличить рабочую ширину с запасом?
Запас не всегда полезен. Увеличенная ширина может повысить объем разработки грунта и изменить требования к распоркам. Рабочую ширину следует определять по технологии монтажа, а не выбирать максимально возможное значение.
Что проверять, если экскаватор уже есть на объекте?
Нужны его точная модель, конфигурация стрелы и рукояти, грузовая характеристика, фактический рабочий радиус и перечень операций, которые машина должна выполнить с крепью.
Какие документы запросить перед окончательным выбором?
Минимальный комплект документов и характеристик:
- паспорт изделия;
- руководство по эксплуатации;
- схема комплектации;
- масса отдельных элементов;
- допустимая глубина;
- диапазон рабочей ширины;
- просвет под распоркой;
- требования к установке;
- ограничения применения.
в ближайшее время
