Траншейные крепи Сириус Н3
«Сириус Н3» — серия стальных секционных траншейных крепей с направляющими и роликовыми распорными узлами. Оборудование предназначено для временного укрепления стенок траншей при строительстве и реконструкции водопроводных, канализационных, тепловых и других подземных инженерных сетей.
Крепи серии «Сириус Н3» применяются при разработке глубоких траншей, где необходимо обеспечить устойчивость стенок выемки и организовать защищённую рабочую зону для укладки трубопроводов. В зависимости от исполнения и условий объекта оборудование может использоваться на глубинах до 7 метров. Для увеличенных глубин конструкция и допустимые нагрузки проверяются инженерным расчётом.
Особенности конструкции «Сириус Н3»
В отличие от обычных боксовых крепей, серия «Сириус Н3» представляет собой секционную систему, состоящую из стальных щитов, вертикальных направляющих и роликовых распорных узлов.
Такая конструкция позволяет выполнять поэтапное погружение щитов по мере разработки грунта. Роликовые узлы обеспечивают перемещение элементов крепи вдоль направляющих, а распорная система удерживает необходимое расстояние между противоположными стенками траншеи.
Для формирования укреплённого участка используются основные и, при необходимости, дополнительные щиты. В зависимости от исполнения толщина щитов составляет 100 или 120 мм, длина — до 4500 мм. Возможно производство щитов под любые параметры.
Основные особенности серии:
- Возможность поэтапного погружения щитов по мере разработки траншеи.
- Секционное наращивание крепи по длине рабочего участка.
- Применение основных и дополнительных щитов для формирования необходимой высоты стенки.
- Регулировка рабочей ширины с помощью распорных элементов и удлинителей.
- Многократное использование оборудования на строительных объектах.
Исполнения траншейных крепей «Сириус Н3»
В линейке представлены направляющие роликовые системы «Сириус Н3 С-750» и «Сириус Н3 С-790». Они различаются конструктивным исполнением, глубиной применения и составом оборудования.
Для укрепления глубоких траншей предусмотрены варианты с дополнительными рядами щитов и направляющими соответствующей высоты.
Секционный принцип позволяет увеличивать протяжённость укрепляемого участка. Для распространённых исполнений длина одной секции составляет от 4,5 до 4,9 пог. м. При добавлении следующих секций используются общие направляющие и распорные рамы, что позволяет формировать единую систему крепления.

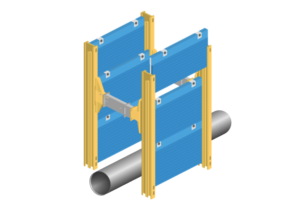

Крепь траншейная «Сириус Н 3». Комплект с роликовой направляющей.
 |
 |
 |
 |
 |
 |
 |
 |
Характеристики и конфигурация крепей:
Предназначена для проведения работ на глубинах от 4-5 до 7 метров.
Основные щиты с ножом (стенки):
| Длина стенки, м | Высота стенки, м | Толщина, мм |
| 3 | 2,4 | 100/120 |
| 3,5 | 2,4 | 100/120 |
| 4 | 2,4 | 100/120 |
| 4,5 | 2,4 | 100/120 |
Доборные щиты (стенки):
| Длина стенки, м | Высота стенки, м | Толщина, мм |
| 3 | 1,4 | 100/120 |
| 3,5 | 1,4 | 100/120 |
| 4 | 1,4 | 100/120 |
| 4,5 | 1,4 | 100/120 |
Соединительные вставки:
| Длина, мм |
| 250 |
| 500 |
| 750 |
| 1000 |
