Траншейные крепи Сириус Н3 750 4900х7000
- Серия — Сириус Н3 С-750 4900х7000 (ДхВ)
- Глубина — до 7 м с дополнительным рядом щитов
- Схема стенки по высоте, мм — секционная система
- Высота основного щита, мм — 2400
- Высота доборного щита, мм — 1400
- Длина щита / укрепленного участка, мм — 4500
- Толщина щита, мм — 120
- Материал — сталь
- Щитов всего, шт. — 8
- Основных щитов, шт. — 4
- Доборных щитов, шт. — 4
- Распорок, шт. — 2 на секцию
- Тип распорок — роликовые распорные узлы; удлинители 1000 и 750 мм
- Рабочая ширина, мм — 1300-7000
- Масса основного/одного щита — до 1400 кг
- Масса доборного щита — до 900 кг
- Укрепленный участок, мм — 4900
- Ресурс — от 200 циклов
- Исполнение — направляющая роликовая секционная крепь
- Срок изготовления — 30 дней
- Необходимый экскаватор — 35 тонн
от КАД - Бесплатно
Описание
Сириус Н3 С-750 — усиленная секционная система крепления стенок траншей, предназначенная для выполнения земляных и монтажных работ на глубине до 7 метров. Оборудование применяется при строительстве глубоких подземных коммуникаций, прокладке магистральных трубопроводов, коллекторов, канализационных и водопроводных сетей.
Конструкция представляет собой систему стальных щитов, двойных направляющих и роликовых распорных узлов. Для работы на глубине до 7 метров предусматривается специальная комплектация с дополнительными щитами и направляющими соответствующей высоты. Окончательная конфигурация определяется проектом и расчётом нагрузок.
Конструкция и принцип работы

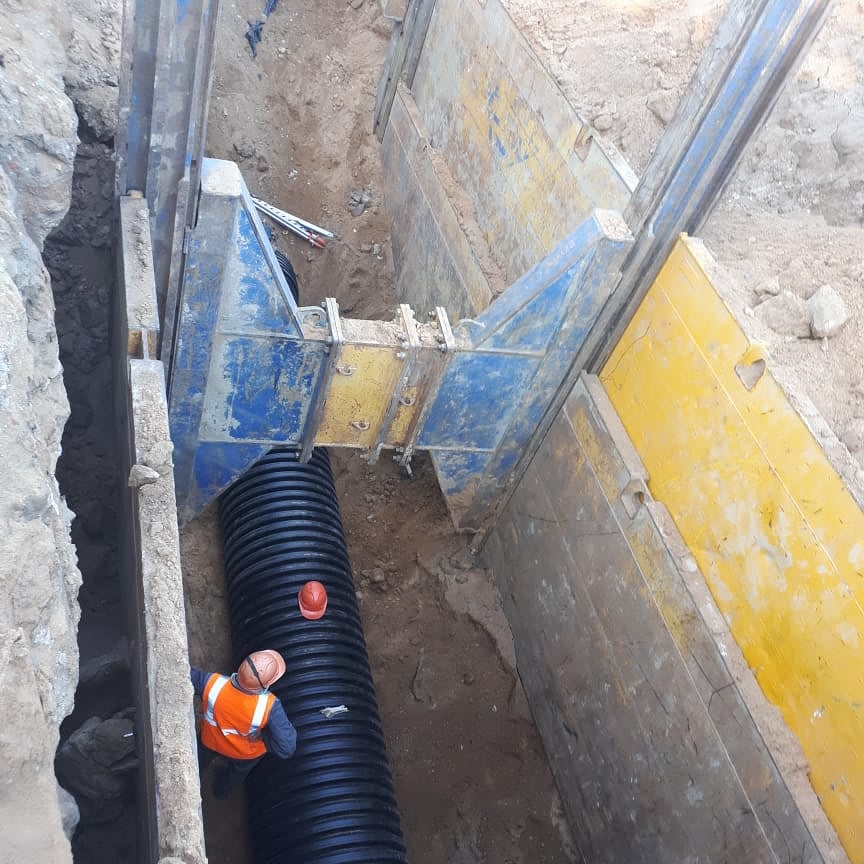

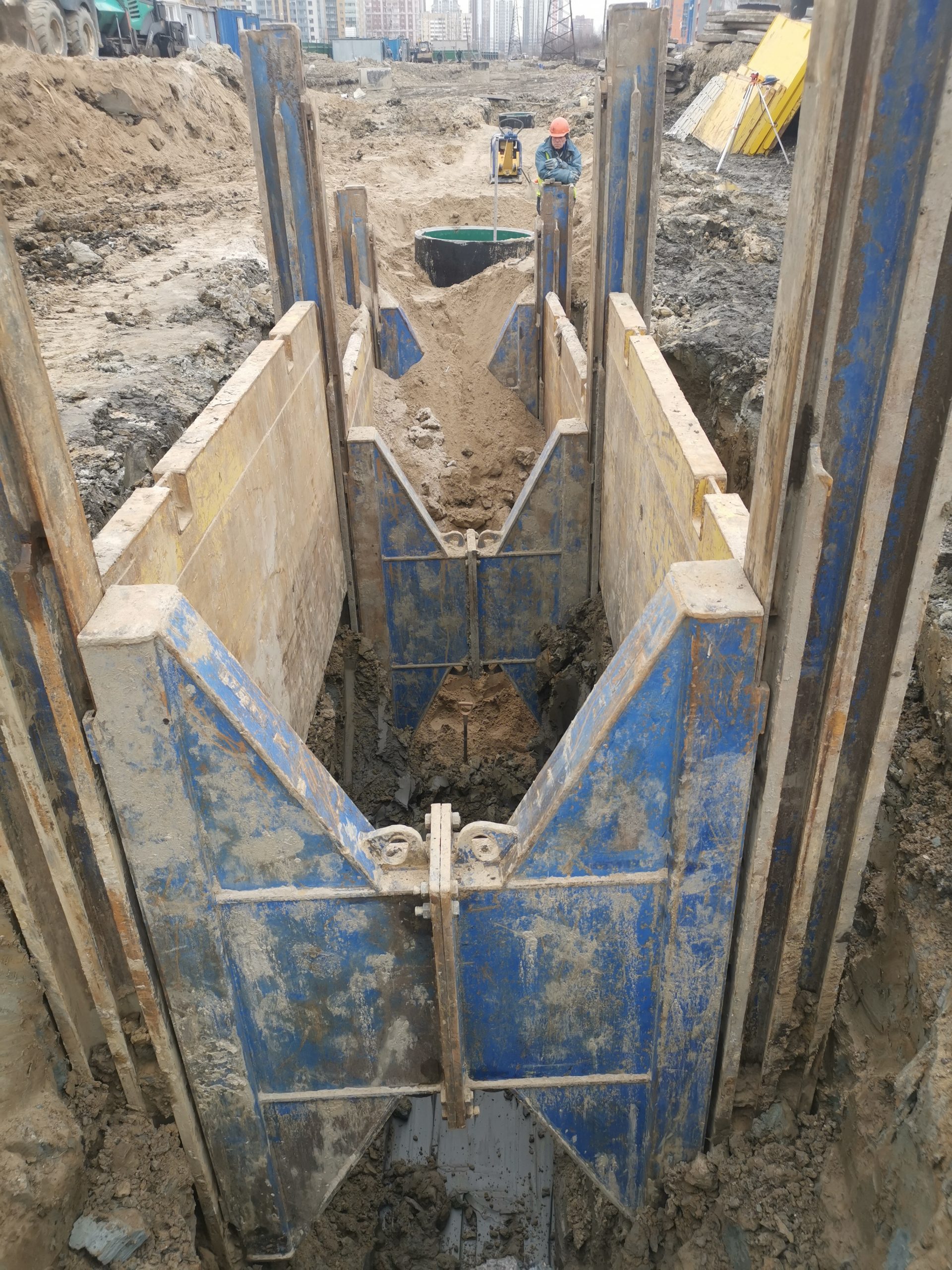

«Сириус Н3 С-750» относится к направляющим роликовым системам. Щиты устанавливаются между направляющими и последовательно погружаются по мере разработки грунта. Такая технология позволяет укреплять стенки траншеи поэтапно, без необходимости предварительно разрабатывать выемку на полную глубину.
Каждая секция формирует укреплённый участок длиной 4,9 пог. м. Для увеличения протяжённости рабочей зоны секции последовательно соединяются между собой, используя общие направляющие и распорные рамы.
Роликовые распорные узлы обеспечивают работу системы при погружении щитов. Необходимая рабочая ширина формируется с помощью удлинителей распорок длиной 750 и 1000 мм с учётом параметров траншеи и размеров прокладываемых коммуникаций.
Основные характеристики
-
проектная глубина применения — до 7 м;
-
тип конструкции — направляющая роликовая секционная система;
-
длина основного щита — 4500 мм;
-
высота основного щита — 2400 мм;
-
толщина основных щитов — 120 мм;
-
длина укрепляемого участка одной секции — 4900 мм;
-
материал несущих элементов — сталь;
-
распорная система — роликовая с удлинителями;
-
рабочая ширина — определяется проектом;
-
высота направляющих и конфигурация дополнительных щитов — по проектной документации.
Комплектация крепи
Для формирования секционной системы используются:
-
основные стальные щиты;
-
дополнительные щиты для увеличения высоты укрепляемой стенки;
-
двойные направляющие;
-
роликовые распорные узлы;
-
удлинители распорок длиной 1000 и 750 мм;
-
фиксаторы и комплект крепёжных элементов.
Количество щитов, направляющих и распорных элементов рассчитывается с учётом глубины траншеи, количества секций и необходимой рабочей ширины.
При наращивании системы по длине дополнительные секции соединяются с уже установленными элементами, формируя единую конструкцию для укрепления протяжённого участка.
