Траншейная крепь Сириус Н 2400х3500 (ВхД)
- Серия — Сириус Н
- Глубина — до 2,4 м
- Схема стенки по высоте, мм — 2400
- Высота основного щита, мм — 2400
- Длина щита / укрепленного участка, мм — 3500
- Толщина щита, мм — 66
- Материал — сталь
- Щитов всего, шт. — 2
- Основных щитов, шт. — 2
- Распорок, шт. — 4
- Тип распорок — телескопические/винтовые
- Рабочая ширина, мм — 1500 - 2500
- Масса основного/одного щита — до 800 кг
- Масса бокса/комплекта — до 1750 кг
- Укрепленный участок, мм — 3500
- Ресурс — от 50 циклов
- Исполнение — боксовое
- Комплектация — 2 щита, 4 распорки, комплект соединительных элементов.
- Срок изготовления — 5–10 дней
- Необходимый экскаватор — 10 тонн
от КАД - Бесплатно
Описание

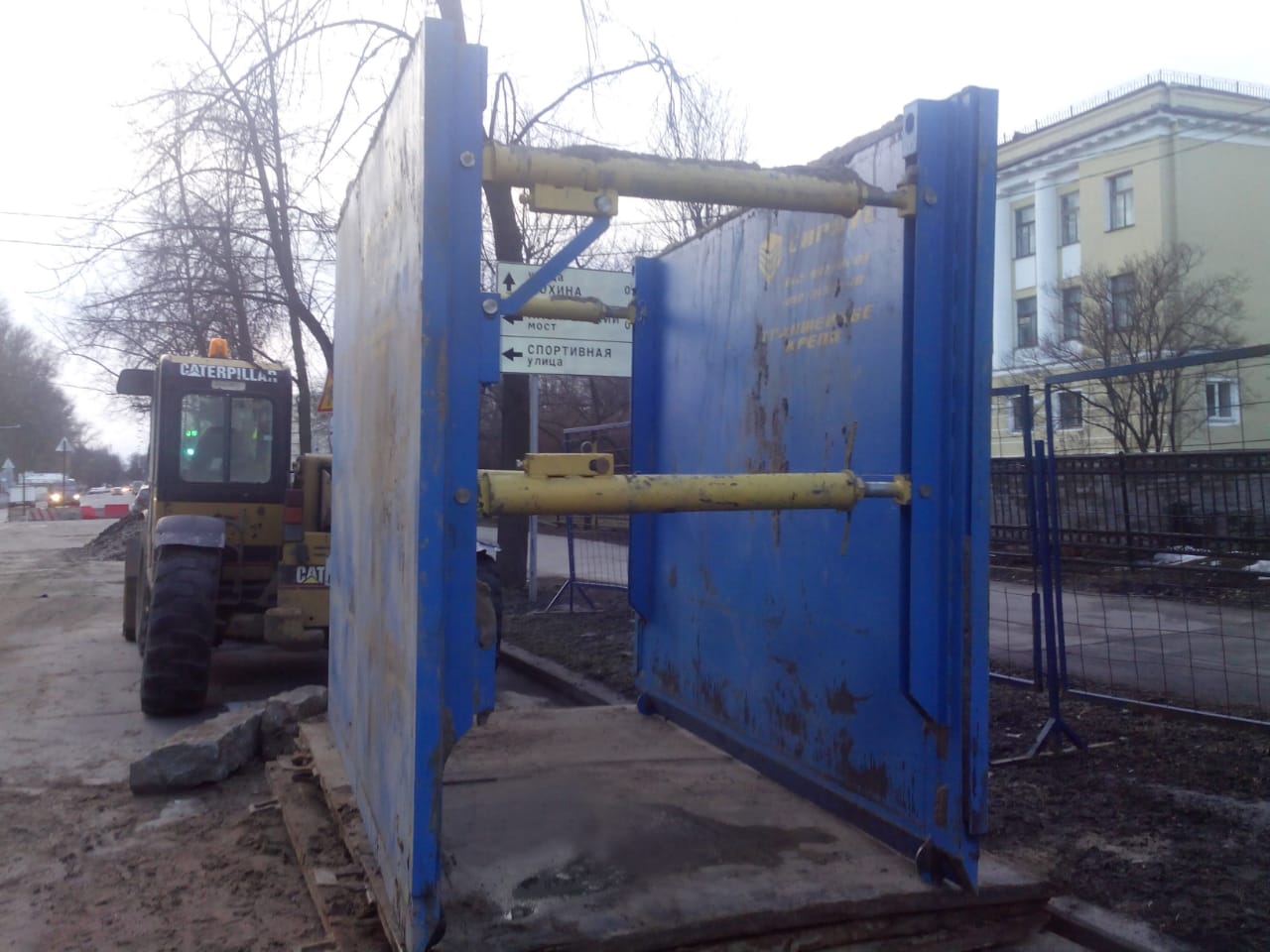

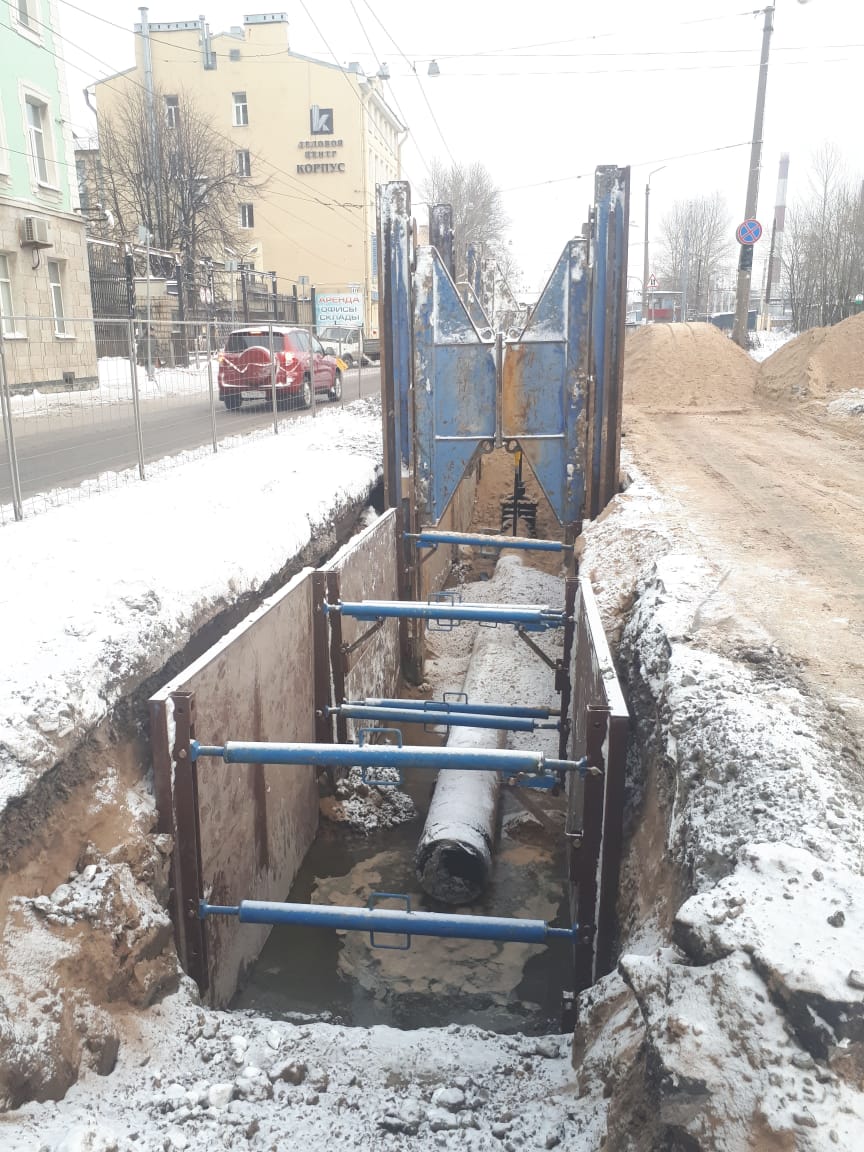

Сириус Н 2400х3500х60 мм — траншейная крепь серии Сириус Н в исполнении «боксовое», предназначенная для временного укрепления стен траншеи и формирования защищенной рабочей зоны при строительстве, ремонте и реконструкции наружных инженерных коммуникаций.
Основные геометрические параметры:
- расчетная глубина — до 2,4 м;
- схема стенки по высоте — 2400 мм;
- длина щита/рабочего участка — 3500 мм;
- толщина щита — 66 мм.
Несущие элементы изготовлены из материала: сталь.
Базовые количественные параметры:
- щитов — 2;
- основных щитов — 2;
- распорных узлов — 4.
Распорная система: по рабочей ширине.
Состав комплекта: 2 щита, 4 распорки, комплект соединительных элементов.
Срок изготовления — 5–10 дней.
Для погрузочно-монтажных операций, установки и перестановки крепи необходим экскаватор 10 тонн.
Дополнительные характеристики: масса основного или одного щита — до 800 кг.
Крепь подбирают с учетом ширины траншеи, длины рабочего фронта, габаритов прокладываемой коммуникации, способа разработки грунта и последовательности монтажных операций. Для двухъярусных, многоярусных, усиленных и секционных систем состав поставки необходимо сверять с проектом или конструкторской документацией, поскольку количество щитов, направляющих, распорок, удлинителей и крепежа зависит от конфигурации объекта. Указанная масса экскаватора является ориентиром для выбора базовой машины и не заменяет проверку фактической грузоподъемности на требуемом вылете стрелы. Перед началом работ учитывают массу отдельных элементов, состояние площадки, рабочий радиус техники и требования проекта производства работ.
